室内PVC卷材塑胶羽毛球场

PVC卷材样块图

    PVC塑胶羽毛球场就是采用PVC卷材平铺粘接而成的弹性羽毛球场。一般表层有微颗粒或纹路止滑，耐磨性和耐腐蚀性好，弹性适中。

PVC卷材是当今世界上非常流行的一种新型轻体地面装饰材料，也称为“轻体地材”。是一种在欧美及亚洲的日韩广受欢迎的产品，风靡国

外，从80年代初开始进入中国市场，至今在国内的大中城市已经得到普遍的认可，使用非常广泛，比如家庭、医院、学校、办公楼、工

厂、公共场所、超市、商业、体育场馆等各种场所。PVC卷材是采用聚氯乙烯材料生产的质地较为柔软的一卷一卷的地板，一般其宽度有

1.5米、2米等，每卷长度有20米,总厚度有1.6mm-3.2mm（仅限商用地板，运动地板更厚可达4mm、5mm、6mm等），2.2mm（厚度）

以下做成密实底，2.2 mm（厚度）以上做成发泡底（微发泡，适当增加耐磨层）。PVC卷材配方是以聚氯乙烯及其共聚树脂为主要原料，

加入填料（粉料）、增塑剂、稳定剂、着色剂等辅料，在卷状连续基材上，经压延、挤出或挤压工艺生产而成。

    从结构上区分，pvc卷材主要有多层复合型和同质透心型及半同质体型3种。所谓多层复合型PVC地板就是说它是有多层结构的，一般是

由4~5层结构叠压而成，一般有耐磨层（含UV处理）、印花膜层、玻璃纤维层、弹性发泡层、基层等。同质透心型PVC地板就是说它是上

下同质透心的，即从面到底，从上到下，都是同一种材质和花色。

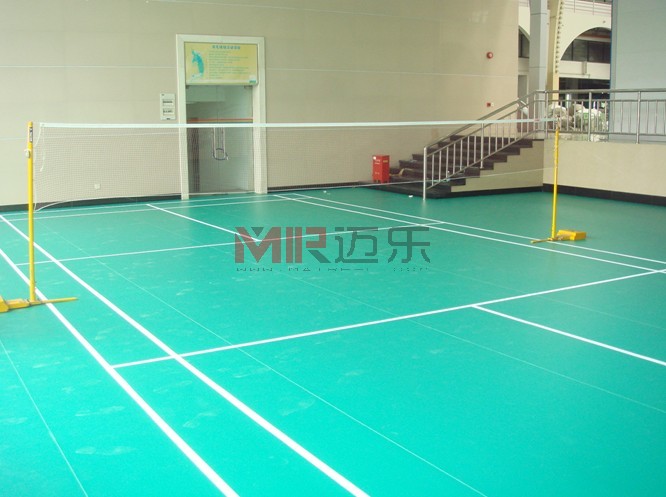

图一：PVC卷材塑胶羽毛球场图

PVC卷材塑胶羽毛球场常见为绿色，线条一般为白色；

PVC卷材羽毛球场球场一般厚度为3--6mm左右，适合混凝土基础，对基础平整度要求高。

PVC（聚氯乙烯）材料特性

    PVC（聚氯乙烯），其单体的结构简式为CH2=CHCl，碳原子为锯齿形排列，所有原子均以σ键相连。所有碳原子均为sp3杂化。

    PVC就是聚氯乙烯，是由43%的油和57%的盐合成出来的一种塑胶制品。与其它种类的塑胶制品相比，PVC更有效的应用了生料，减

少了油耗。同时，PVC制造业对能量的消耗也很低。并且在PVC产品的使用后期，能够回收并转化为其它新的产品或焚烧以获得能量。

比重:1.38克/立方厘米，成型收缩率：0.6-1.5%，成型温度：160-190℃。特点:力学性能，电性能优良，耐酸碱力极强，化学稳定性好，

但软化点低. 适于制作薄板，电线电缆绝缘层，密封件等。

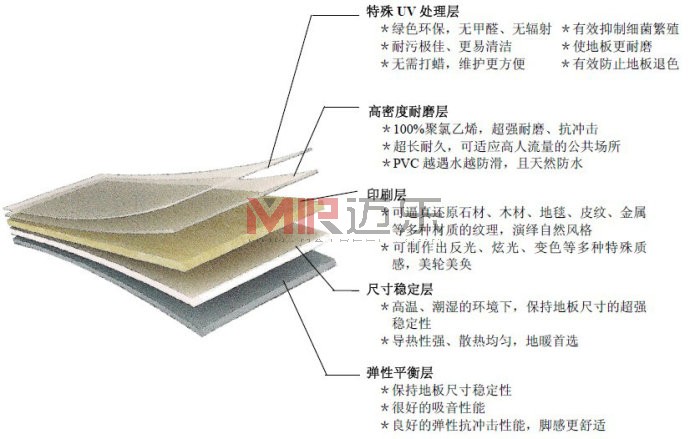

图二：PVC卷材塑胶羽毛球场结构图

（一）PVC卷材塑胶羽毛球场材料

（二）PVC卷材塑胶羽毛球场特点

    PVC卷材地板是软质地板中最常用、最普及的地板。由于PVC卷材地板优越的性能和对环境的保护在发达国家已经普遍替代了瓷砖和

木质地板，成为地面装修材料的首选。缺点是怕重物滚轮碾压，容易出现凹陷的情况。

绿色环保

    生产PVC地板的主要原料是聚氯乙烯，聚氯乙烯是环保无毒的可再生资源，它早已大量的使用在人们的日常生活中，比如餐具、医用

的输液管袋等，其环保性是无需担忧的。其中石塑地板（片材）主要成分是天然石粉，经国家权威部门检测不含任何放射性元素，更是

绿色环保的新型地面装饰材料。任何合格的PVC地板都需要经过IS09000国际质量体系认证以及ISO14001国际绿色环保认证。

超轻超薄

    PVC地板只有1.6mm－9mm厚度，每平米重量仅2－7KG，在建筑中对于楼体承重和空间节约，有着无可比拟的优势,在旧楼改造中有

着特殊的优势。

超强耐磨

    PVC地板表面有一层特殊的经高科技加工的透明耐磨层，表面特殊处理的超强耐磨层充分保证了地面材料的优异的耐磨性能，PVC地板

表面的耐磨层根据厚度的不同在正常情况下可使用5—10年，耐磨层的厚度及质量直接决定了PVC地板的使用时间，标准测试结果显示0.55

mm厚的耐磨层地面可以在正常情况下使用5年以上，0.7mm厚的耐磨层地面足以使用10年以上，所以更是超强耐磨的。因为具有超强的耐

磨性，所以在人流量较大的医院、学校、办公楼、商场、超市、交通工具等场所，PVC地板越来越受到欢迎。

高弹性和超强抗

    PVC地板质地较软所以弹性很好，在重物的冲击下有着良好的弹性恢复，卷材地板质地柔软弹性更佳，其脚感舒适被称之为“地材软黄金”，

同时PVC地板具有很强的抗冲击性，对于重物冲击破坏有很强的弹性恢复，不会造成损坏。优异的PVC地板能最大限度的降低地面对人体的

伤害，并可以分散对足部的冲击，最新研究数据表明，在人流量较大的空间铺装了优异的PVC地板后，其人员摔倒及受伤的比率较其它地板

减少了近70%。

超强防滑

    PVC地板表层的耐磨层有特殊的防滑性，而且与普通的地面材料相比，PVC地板在粘水的情况下脚感更涩，更不容易滑到，即越遇水越涩。

也因此，所以在公共安全要求较高的公共场所如机场、医院、幼儿园、学校等是首选的地面装饰材料，近年来在中国已经非常普及。

防火阻燃

    质量合格的PVC地板防火指标可达B1级，B1级也就是说防火性能非常出色，仅次于石材。PVC地板本身不会燃烧并且能阻止燃烧；不会产

生致息性的有毒有害气体（据安全部门提供的数字：在火灾中95%受到伤害的人是由于燃烧时产生的有毒害的烟雾及气体所至）。

防水防潮

    PVC地板由于主要成分是乙烯基树脂，和水无亲和力，所以其自然不怕水，只要不是长期的被浸泡就不会受损；并且不会因为湿度大而发

生霉变。

吸音防噪

    PVC地板有普通地面材料无法相比吸音效果，其吸音可达20分贝，所以在需要安静的环境如医院病房、学校图书馆、报告厅、影剧院等选

PVC地板，您再也不需要为高跟鞋与地面敲击的声响影响您的思维而烦恼了，PVC地板能够为您提供更为舒适、更加人性化的生活环境。

抗菌性能

    PVC地板表面经过特殊的抗菌处理，九瑞PVC地板表面还特殊增加了抗菌剂，对绝大多数细菌都有较强的杀灭能力和抑制细菌繁殖的能力。

接缝小及无缝焊接

    特殊花色的PVC片材地板经严格的施工安装，其接缝非常小，远观几乎看不见接缝；PVC卷材地板用无缝焊接技术可以达到完全无缝，这

是普通地板无法做到的，也因此可以将地面的整体效果及视觉效果得到最大限度的优化；在对地面整体效果要求较高的环境如办公室，以及

对杀菌消毒要求高的环境如医院手术室等PVC地板是最理想的选择。

裁剪拼接简单容易

    用较好的美工刀就好可以任意裁剪，同时可以用不同花色的材料组合，充分发挥设计师的聪明才智，达到最理想的装饰效果；足以使你的

地面成为一个艺术品，使你的生活空间成为一座艺术的殿堂，充满艺术气息。

安装施工快捷

    PVC地板的安装施工非常快捷，不用水泥砂浆，地面条件好的用专用环保粘结剂粘合，24小时后就可以使用。

花色品种繁多

    PVC地板的花色品种繁多，如地毯纹、石纹、木地板纹等，甚至可以实现个性化订制。纹路逼真美观，配以丰富多彩的附料和装饰条，能

组合出绝美的装饰效果。

耐酸碱腐蚀

    经权威机构检验，PVC地板具有较强的耐酸碱腐蚀的性能，可以经受恶劣环境的考验，非常适合在医院、实验室、研究所等地方使用。

导热保暖

    PVC地板的导热性能良好，散热均匀，且热膨胀系数小，比较稳定。在欧美以及日韩等国家和地区，PVC地板是地暖导热地板的首选产品，

非常适合家庭铺装，尤其是中国北方寒冷地区。

保养方便

   PVC地板的保养非常方便，地面脏了用拖布擦拭即可。如果想保持地板持久光亮的效果，只需定期打蜡维护即可，其维护次数远远低于其他

地板。

环保可再生

    当今是一个追求可持续发展的时代，新材料新能源层出不穷，PVC地板是唯一能再生利用的地面装饰材料，这对于保护我们的地球自然资

源和生态环境具有巨大的意义。

国际流行

   PVC地板是当今世界各国使用广泛的一种新型地面装饰材料，在欧美市场以及亚太市场广受欢迎，在中国也非常普及，发展前景非常广阔。

（三）PVC卷材羽毛球场施工工艺

一、铺设PVC卷材球场基础要求

    1、使用温度湿度计检测温湿度，室内温度以及地表温度以15℃为宜，不应在5℃以下及30℃以上施工。宜于施工的相对空气湿度应界于20

%-75%之间。

    2、使用含水率测试仪检测基层的含水率，基层的含水率应小于3%。

    3、基层的强度不应低于混凝土强度C-20的要求，否则应采用适合的自流平来加强强度。

    4、用硬度测试仪检测结果应是基层的表面硬度不低于1.2兆帕。

    5、对于PVC地板材料的施工，基层的不平整度应在2米直尺范围内高低落差小于2毫米，否则应采用适合的自流平进行找平。

    6、自流平试工之前的地表应当平整、干燥、坚固、没有灰尘和污浊，磁砖地面有空鼓的情况，应把空鼓起层的地面踢掉。重新修补地面。

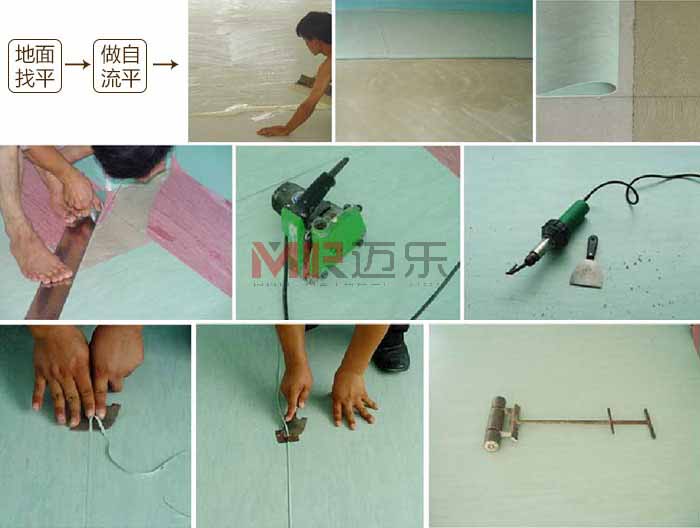

图三：pvc卷材羽毛球场施工图片

施工流程：基础验收→基础处理（清扫、找平）→自流平→卷材铺装→焊接→划线

PVC卷材羽毛球场施工施工流程一：基础初步验收

     对基础平整度，强度，室内湿度等进行初步验收。

PVC卷材羽毛球场施工流程二：基础预处理

    1、采用1000瓦以上的地坪打磨机配适当的磨片对地坪进行整体打磨，除去油漆，胶水等残留物，凸起和疏松的地块，有空鼓的地块也必

须去除。

    2、用不小于2000瓦的工业吸尘器对地坪进行吸尘清洁。

    3、对于地坪上的裂缝，可采用不锈钢加强筋以及聚氨脂防水型粘合剂表面铺石英砂进行修补。

PVC卷材羽毛球场施工流程三：自流平施工—打底

    1、吸收性的基层如混凝土、水泥砂浆找平层应先使用多用途界面处理剂按1:1比例兑水稀释后进行封闭打底。

    2、非吸收性的基层如瓷砖、水磨石、大理石等，建议使用密实型界面处理剂进行打底。

    3、如基层含水率过高（>3%）又需马上施工，可以使用环氧界面处理剂进行打底处理，但前提是基层含水率不应大于8%。

    4、界面处理剂施工应均匀，无明显积液。待界面处理剂表面风干后，即可进行下一步自流平施工。

PVC卷材羽毛球场施工流程四：自流平施工—搅拌

    1、将一包自流平按照规定的水灰比倒入盛有清水的搅拌桶中，边倾倒边搅拌。

    2、为确保自流平搅拌均匀，须使用大功率、低转速的电钻配专用搅拌器进行搅拌。

    3、搅拌至无结块的均匀浆液，将其静置熟化约3分钟，再短暂搅拌一次。

    4、加水量应严格按照水灰比（请参照相应自流平说明书）。水量过少会影响流动性。过多则会降低固化后的强度。

PVC卷材羽毛球场施工流程五：自流平施工—铺设

    1、将搅拌好的自流平浆料倾倒在施工的地坪上，它将自行流动并找平地面，如果设计厚度≤毫米，则需借助专用的齿刮板稍加批刮。

    2、随后应让施工人员穿上专用的钉鞋，进入施工地面，用专用的自流平放气滚筒在自流平表面轻轻滚动，将搅拌中混入的空气放出，避

免气泡麻面及接口高差。

    3、施工完毕后请立即封闭现场，5小时内禁止行走，10小时内避免重物撞击，24小时后可进行PVC地板的铺设。

    4、冬季施工，地板的铺设应在自流平施工48小时后进行。

    5、如需对自流平进行精磨抛光，宜在自流平干燥后进行。

PVC卷材羽毛球场施工流程六：PVC卷材地板的铺装—裁割

    1、无论是卷材还是块材，都应于现场放置24小时以上，使材料记忆性还原，温度与施工现场一致。

    2、使用专用的修边器对卷材的毛边进行切割清理。

    3、块材铺设时，两块材料之间应紧贴并没有接缝。

    4、卷材铺设时，两块材料的搭接处应采用重叠切割，一般是要求重叠3厘米。注意保持一刀割断。

PVC卷材羽毛球场施工流程七：PVC卷材地板的铺装—粘贴

    1、选择适合PVC地板的相应胶水及刮胶板。

    2、卷材铺贴时，将卷材的一端卷折起来。先清扫地坪和卷材背面，然后刮胶于地坪之上。

    3、块材铺贴时，请将块材从中间向两边翻起，同样将地面及地板背面清洁后上胶粘贴。

    4、不同的贴合剂在施工中要求会有所不同，具体请参照相应产品说明书进行施工。

PVC卷材羽毛球场施工流程八：PVC卷材地板的铺装—排气

    1、地板粘贴后，先用软木块推压地板表面进行平整并挤出空气。

    2、随后用50或75公斤的钢压辊均匀滚压地板并及时修整拼接处翘边的情况。

    3、地板表面多余的胶水应及时擦去。

    4、24小时后，再进行开槽和焊缝。

PVC卷材羽毛球场施工流程九：PVC卷材地板的铺装—开缝

    1、开槽必须在胶水完全固化后进行。使用专用的开槽器沿接缝处进行开槽，为使焊接牢固，开缝不应透底，建议开槽深度为地板厚度

的2/3。

    2、在开缝器无法开刀的末端部位，请使用手动开缝器以同样的深度和宽度开缝。

    3、焊缝之前，须清除槽内残留的灰尘和碎料。

十、地板的铺装—焊缝

    1、可选用手工焊枪或自动焊接设备进行焊缝。

    2、焊枪的温度应设置于约350度左右。

    3、以适当的焊接速度（保证焊条熔化），匀速地将焊条挤压入开好的槽中。

    4、在焊条半冷却时，用焊条修平器或月型割刀将焊条高于地板平面的部分大体割去。

    5、当焊条完全冷却后，在使用焊条修平器或月型割刀把焊条余下的凸起部分割去。

PVC卷材羽毛球场施工流程十：羽毛球场划线

    待面层固化后即可划线，按照球场的规格尺寸标准标出界线位置，用透明胶带沿界线两边贴好，用小油刷直接刷涂施工，在PVC卷材面

层上要划标线的部位涂刷一至两遍划线漆，待表面干后撕掉透明胶带。

PVC卷材羽毛球场施工工具

    1、地坪处理：地表湿度测试仪、地表硬度测试仪、地坪打磨机、大功率工业吸尘器、羊毛滚筒、自流平搅拌器、30升自流平搅拌桶、

自流平齿刮板、钉鞋、自流平放气筒。

    2、地板铺设：地板修边器、割刀、两米钢尺、胶水刮板、钢压辊、开槽机、焊枪、月型割刀、焊条修平器、组合划线器。

PVC卷材羽毛球场的清洁保养

    1、PVC系列地板为室内场所开发设计，不宜在室外场地铺设使用。

    2、请根据厂方推荐的方法，选用相应的清洁剂进行定期的清洁保养。

    3、应避免甲苯，香蕉水之类的高浓度溶剂及强酸，强碱溶液倾倒于地板表面，应避免使用不适当的工具和锐器刮铲或损伤地板表面。

清洁保养的目的

    ⒈ 改善外观：及时去除日常使用中所产生的污垢，使弹性地板充分展现其非凡外观及自然光泽度。

    ⒉ 保护地板：使弹性地板免受意外化学品、烟头痕迹、鞋印、油和水等的侵蚀，将表面的机械磨损降至最低限度，使地板本身的耐用

性得以充分发挥，从而延长地板的使用寿命。

    ⒊ 方便护理：由于弹性地板本身紧密的表面结构和特殊处理，注意日常清洁保养，能使地板更易与护理，延长使用寿命。

护理注意事项

    ⒈ 应及时清除地面的各种污物。

    ⒉ 绝对禁止将地板浸泡在明水中，尽管有些地面采用防水胶隔断水源（如地漏、水房等处），但是长时间的被水浸泡，会严重影响地

板的使用寿命。清洗过程中及时用吸水机将污水吸干。

    ⒊ 对于人流较多、磨损较大的地方应缩短维护周期，增加高强面蜡的上蜡遍数。

    ⒋ 绝对禁止使用坚硬、粗糙的清洁用具（如钢丝球、百洁布等），防止尖锐物体碰撞弹性地坪。

    ⒌ 强烈推荐在人流量高的公众场所入口放置蹭脚垫，以防止带入污垢砂粒等玷污划伤地材。

（一）地板铺设完毕后/使用前清洁保养

    ⒈先将地板表面上的灰尘、杂物清除。

    ⒉用擦地机加3M红色磨片或同类产品低速清洁（用强力通用清洁剂1∶20兑水稀释后加入擦地机内），除去地板表面的保护蜡、油脂、

灰尘及其它污垢，用吸水机将污水吸干。

    ⒊用清水过洗、吸干。

    ⒋视需要，上1-2层高强面蜡。

    清洁剂：强力通用清洁剂 高强面蜡

    工具：磨地机 红色磨片 吸水机 蜡拖 榨水机

（二）日常清洁保养

    ⒈推尘或吸尘器吸尘。（将地拖牵尘剂在地拖上，晾干后进行推尘。）

    ⒉湿拖。（用地板清洁上光剂按 1∶20兑水稀释，用半湿的拖把拖地。）如有需要，也可以用擦地机配合wash & shine 低速清洗。

    清洁剂：地拖牵尘剂 地板清洁上光剂

    工具：尘推 拖把

（三）定期清洁保养

    ⒈推尘或吸尘器吸尘。

    ⒉地板清洁上光剂按 1∶20兑水稀释，进行拖地或配合高速抛光机加红色磨片进行磨洗。

    ⒊上1-2层高强面蜡。

    ⒋ 视需要，可以配合高速抛光机加白色抛光垫抛光处理。

    清洁剂：地板清洁上光剂 高强面蜡

    工具：尘推 磨地机 红色、白色磨片 吸水机 蜡拖榨水机

（四）彻底翻新处理

    ⒈推尘或吸尘器吸尘。

    ⒉用强力除蜡水1∶10稀释后均匀涂在地面上，等5—10分钟，用擦地机加红色磨片低速清洁、去蜡。及时用吸水机将污水吸干。

    ⒊用清水过洗、吸干，直到地面不留任何残余清洁剂。

    ⒋视需要，上1-2层高强面蜡。

    清洁剂：地板清洁上光剂 高强面蜡

    工具：尘推 磨地机 红色、白色磨片 吸水机 蜡拖榨水机

（五）特殊污垢的处理

    ⒈油污：局部油污，将水性除油剂原液直接倒在毛巾上擦拭；大面积油污，将唯特水性除油剂按1：10稀释后，用擦地机加红色磨片

低速清洁。

    ⒉黑胶印：用喷洁保养蜡配合高速抛光机加白色抛光垫抛光处理。对于时间比较长的黑胶印，可以将强力黑胶印去除剂直接倒在毛巾

上擦拭处理。

    ⒊胶或口香糖：用专业的强力除胶剂直接倒在毛巾上檫拭去除。

    清洁剂：水性除油剂 喷洁保养蜡 强力黑胶印去除剂 强力除胶剂。

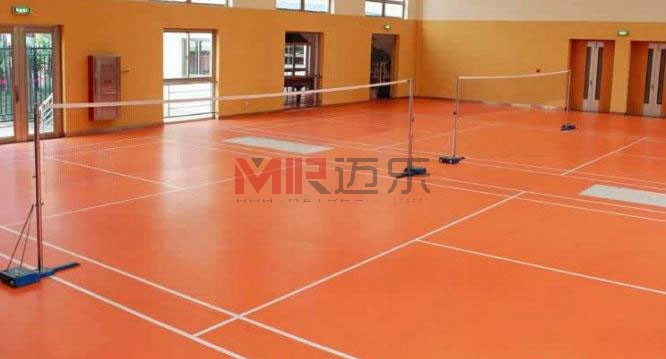

（四）PVC卷材塑胶羽毛球场图片
