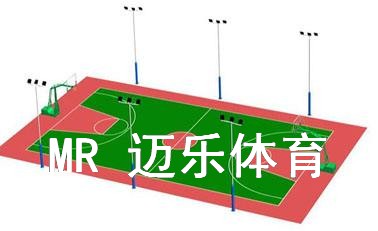

硅PU篮球场灯光配置示意图
硅PU篮球场灯光配置分为室内篮球场灯光和室外篮球场灯光，有所区别。
室外硅PU篮球场灯光一般采用6米到8米圆形或锥形镀锌管灯杆，在硅PU篮球场长边两侧布置，可以一侧2或3根灯杆，每根
灯杆配备2-3盏400w白光金卤灯，防护等级IP65，灯泡使用寿命188025-90463（H），就可以较好的达到户外篮球场夜晚照明
的需求。根据丙烯酸篮球场使用需求和照明要求来配备篮球场灯光。室外篮球场灯光一般采用LED球场灯光或者金卤灯两种，
皆为泛光灯，照射角度为90--120°。
球场专业投光灯性能特点：灯具轻便，配有容易搬运的手柄，同时配有360º调节的安装支架；同时配有精确的瞄准器配件，
安装在灯体的顶端或低端；环境温度：可适应室内外常规天气使用；通过逐步改进，灯具的发光效率及光的有效利用率大大提
高；独特椭圆形光学系统配合新型光源，保证整体效率具有高的可靠性，低眩光和最佳的照明水平，外观紧凑美观，风阻系数
小，重量轻。灯具具有独特设计的配光曲线；光束精准、多种配光、瞬间启动等特点。
高效泛光球场LED灯具性能特点：专利“鳍片式”散热结构设计LED散热面积更大，热导性能更佳，不但有效降低了LED结点升
温，而且光衰更低寿命更长，同时产品重量更轻、安全使用性能极高，是市场上适合体育照明使用的高科技LED灯具产品。
篮球场灯杆定点取位，安装预埋件，预埋件一般18mm口径螺纹钢构架，地埋深度70cm。如果是有篮球场围网，可以设置在
篮球场围网直线上，灯杆可以与篮球场围网成为一个整体，如果是和围网一体化，则可以采用焊接法兰盘的篮球场灯杆用膨胀螺
丝固定即可。标准篮球场画线尺寸是边线28m*端线15m，预埋件基础的安装位置是距离边线1.5m-2.0m，距端线的距离取决于安
装灯杆的数量。以4灯杆篮球场为例，预埋件基础安装位置应当距离端线5m，6灯杆球场在球场中线两端各安装1根灯杆，其余4条
灯杆距离端线4m。
一、照明标准

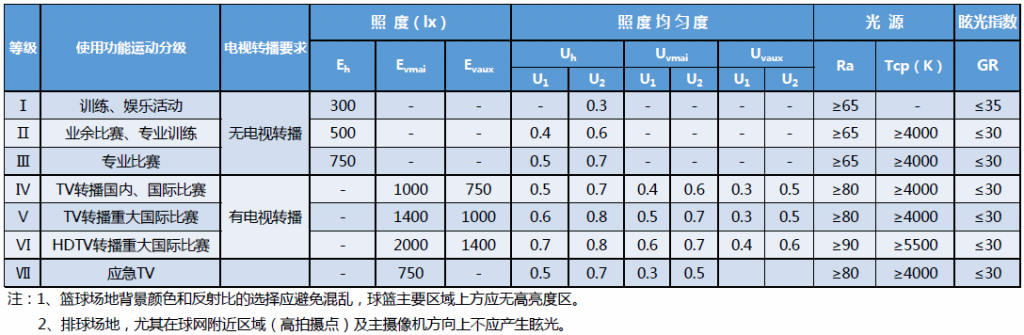

篮球场地的照明标准值
奥运会关于篮球场地照明标准
业余比赛（训练）：150lx－300lx，一般比赛：300lx－500lx，
正式比赛：500－750－更高（1500lx）。
观众席30lx－100lx。
二、篮球场照明布灯方式：
室外篮球场应采用以下布灯方式
1.两侧布置 灯具与灯杆或建筑马道相结合，以连续光带形式或簇状集中形式布置在比赛场地两侧。

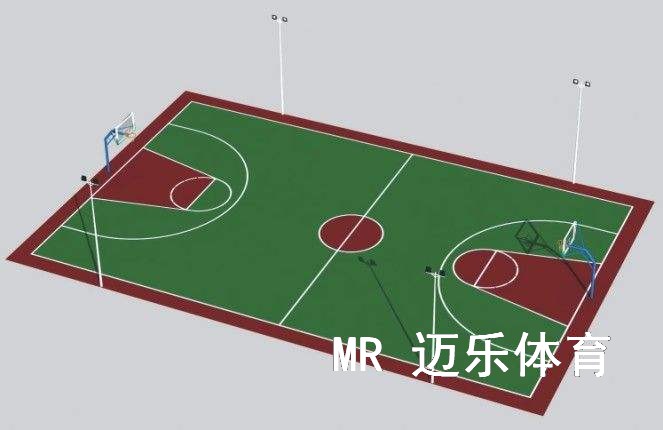

室外篮球场灯杆配置方案1：
图2
篮球场灯光
采用6米灯杆，4根；
灯杆配备2套灯具，总计8套灯具，单边4套灯具，灯具可以选择400w金卤灯或者200wLED灯；

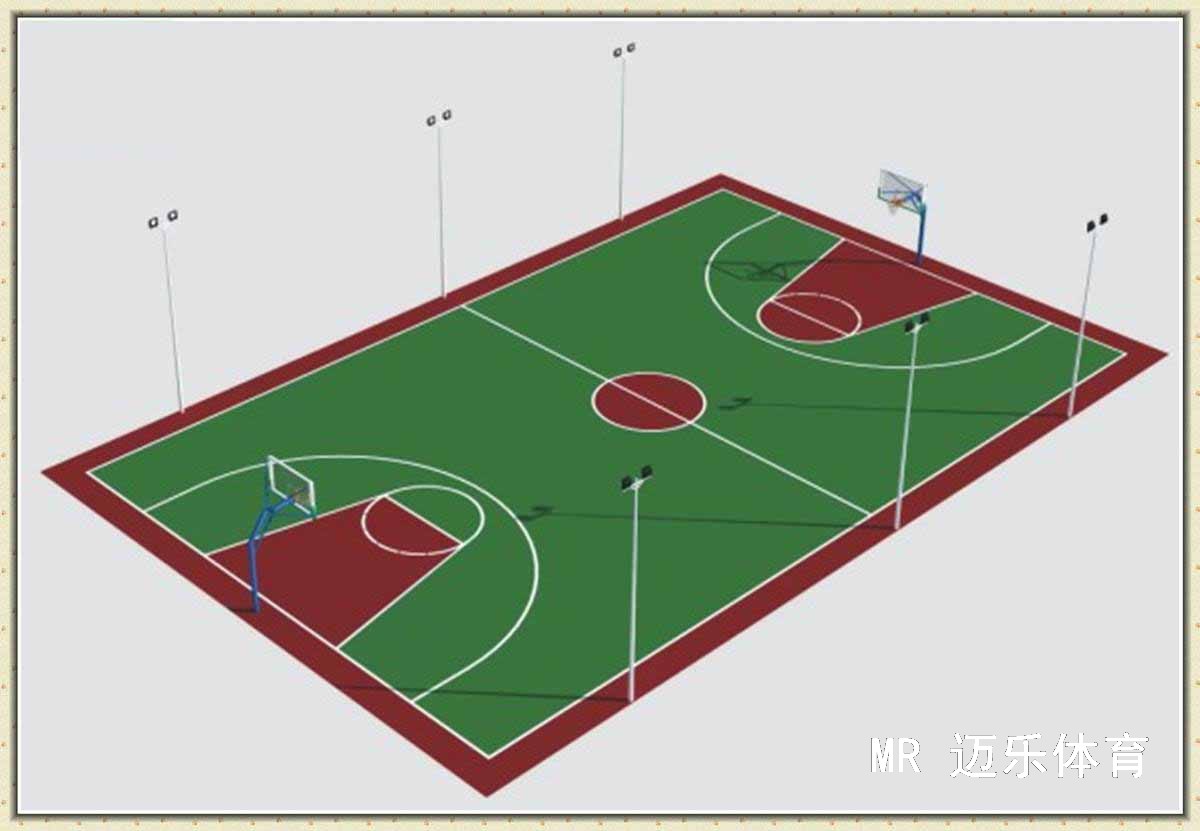

室外篮球场灯杆配置方案2：
图3
球场灯光
采用6米灯杆，6根；
灯杆配备2套灯具，总计12套灯具，单边6套灯具，灯具可以选择400w金卤灯或者200wLED灯；
室外篮球场灯杆配置方案3（高配）：
图3
篮球场灯光
采用6米灯杆，6根；
灯杆配备3套灯具，总计18套灯具，单边9套灯具，灯具可以选择400w金卤灯或者200wLED灯；
室外篮球场灯光灯具与灯杆的多种搭配方案任意搭配：单灯头灯杆、双灯头灯杆、三等头灯杆和四灯头灯杆等灵活运用。
灯杆尺寸规格：
6米灯杆——上口径70mm，下口径165mm，壁厚≥3.5mm；
8米灯杆——上口径70mm，下口径172mm，壁厚≥3.5mm。
室外篮球场灯光设计图
篮球场灯光

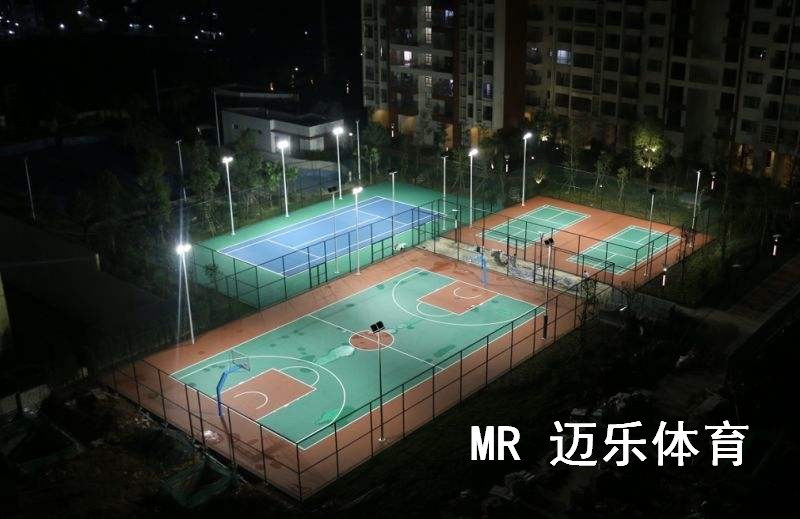

室外篮球场灯光案例图
塑胶球场灯光
室内篮球场灯光照明方案
一般条件允许的学校都设有室内篮球场和室外篮球场，相对于室外篮球场，室内篮球场有两大优势，一是不受天气的影响，
雨天雪天仍可照常进行，不会像室外篮球场那样会因为各种天气原因而推迟或者取消;另一方面是室内篮球场可以安排较多的观
众座位，而室外篮球场一般是周围直接围栏网，所以一般大型或者需要录制的比赛都在室内篮球场。篮球场照明是室内篮球场
很重要的设施，室内篮球场照明灯一般设置多少个室内篮球场照明一般用什么灯，都是有相应的规定和标准，迈乐体育为您提
供室内篮球场照明方案。

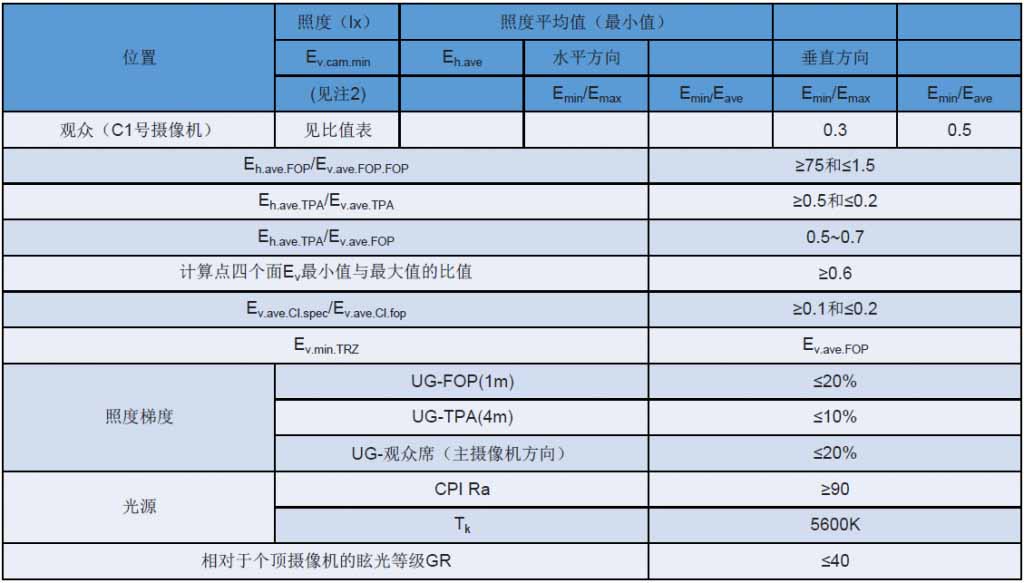

室内场馆球的照度标准（GB）：
业余比赛（训练）：150lx－300lx；
一般比赛：300lx－500lx；
正式比赛：500－750lx－甚至更高（1500lx）
室内体育馆灯光布置标准
室内体育馆灯具主要采用下列布置方式：
1、 直接照明灯具布置：
1) 顶部布置： 灯具布置在场地上方，光束垂直于场地平面的布置方式。
2) 两侧布置： 灯具布置在场地两侧，光束非垂直于场地平面的布置方式。
3) 混合布置： 顶部布置和两侧布置相结合的布置方式。
2、 间接照明灯具布置：灯具向上照射的布置方式。
体育场照明系统提供了40套 160w高效LED灯具。顶部布灯是一般大型综合性体育场解决照明技术效果比较好的形式，篮球
场馆主要考虑场馆本身结构设计，采用顶部布灯；这种灯光系统的水平照度和垂直照度使运动员能跟踪和看清球的运动方向和
速度以及其他球员的快速动作，布灯均匀排列，良好的空间照度和其均匀度成为体育场灯光设计的关键。设计中考虑到了运动
场馆的标准中强调的：高质量的运动场馆应控制阴影，在保证照明效果，照度均匀等要求的同时充分考虑眩光对比赛运动员，
裁判和观众的影响并使之降到最低。
室内球场LED灯具设计方案说明：
本方案合计使用40套160w篮球场专用LED灯
中间部分为比赛场地区域，照度要求较高，采用密集布置，整个比赛区域上方布置40套160wLED投光灯
四周为观众席或休息区，范围较小，照度要求相对较低，因此不予考虑布置灯具。
采用双线路控制：比赛区域与观众、休息区域分开控制，平时训练时可不开观众席的灯具，达到更加节能的地步。
室内篮球场LED照明灯选用灯具：
名称：篮球场专用LED灯
材质：压铸铝+钢化玻璃
防护等级：IP65
输入电压：AC85~265V
频率：50-60Hz
光衰：8500小时<5%
发光角度：120°
功率：160w
灯珠数量：2颗80w
尺寸：长：450mm 宽：315mm 高：225mm
芯片：台湾晶元芯片 光通量：100 lm/w
色温：5000k-6000k（正白）
工作温度：-30℃~+55℃
工作湿度：10%-90%
功率因数：>9.3
恒流驱动电源：1w/350ma
显色性：>80Ra
使用寿命：>50000小时
净重：9 kg
LED灯具与传统金卤灯的对比具有的优点：
1、 使用寿命长，目前市场上的金卤灯是质保期主要在一年左右而LED的质保期在三年以上
2、 自耗功率小：LED灯具的自耗功率仅为金卤灯的10分之一
3、 维护成本低：LED灯具可做到3年免维护，而金卤灯因为其自身的原因基本上必须达到一年更换一次光源2年更换一次整
流器，灯具维护成本以及人工成本大大提高。
室内篮球场灯光设计图
篮球场灯光设计图

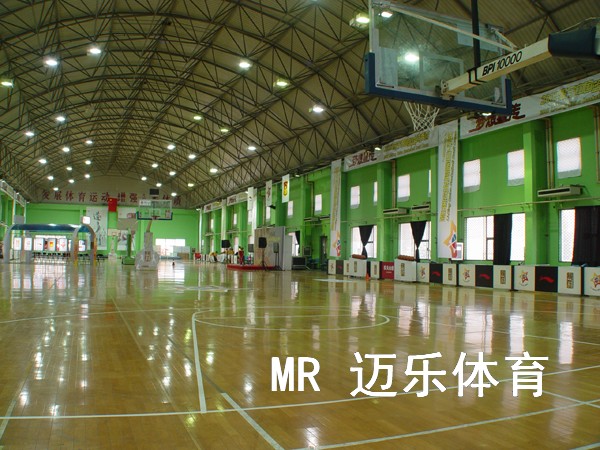

室内篮球场灯光效果图
